混合液體的密度

將密度為0.9g/cm^3甲液體50ml和與密度為1.2g/cm^3的乙液體40ml混合，混合後的總體積為原來的90%，求混合液體的密度?

解：由ρ= m / V
==> m=ρV分別求兩種液體的質量：
m1=ρ1*V1=0.9g/cm^3*50cm^3=45g；
m2=ρ2*V2=1.2g/cm^3*40cm^3=48g；
則混合液質量m=m1+m2=45g+48g=93g；
混合液的體積V=（V1+V2）*90%=（50cm^3+40cm^3）*90%=81cm^3；
混合液密度ρ= m / V =93g/81cm^3≈1.15g/cm^3。
答：混合液的密度為1.15g/cm^3#

======
由ρ= m / V
得到m=ρV分別求兩種液體的質量：m1=ρ1*V1和m2=ρ2*V2；則混合液質量m=m1+m2．再求混合液的體積V=（V1+V2）*90%，然後利用ρ= m / V；可求混合液密度。

氣體濃度 mg/Nm^3 <==> ppm換算

氣體濃度

mg/Nm^3=分子量*ppm/22.4

ppm=22.4*mg/Nm^3/M

例

求在STP下，50mg/Nm^3的HF的ppm??

HF分子量=18.9984032+1.00794=20.0063432

ppm=50*22.4/20=33.6ppm

例

求某氣體體積比為 0.057 (vol % ) 求其 ppm

 解：

        0.057*10000=570 ppm

可參考下網頁：http://twhsiao.byethost7.com/DB01/L720.html

線上計算：http://twhsiao.byethost7.com/DB01/L720.html

注意：22.4是理想氣體；在商業計算其實是不可以的

下列出一些 煙氣資料

煙氣成分
項目	標準密度	摩爾體積	分子量
	Kg/m3	l/mol	g/mol
N2	1.2505	22.402	28.014
O2	1.4289	22.393	31.998
H2O	0.7679	23.459	18.015
CO2	1.9768	22.263	44.009
Ar	1.7839	22.394	39.948
NH3	0.7714	22.078	17.031
NO	1.3402	22.389	30.006
NOx	2.0525	22.414	46.005
SO2	2.9264	21.891	64.062
SO3	3.5719	22.414	80.061
HCl	1.6391	22.245	36.461
CO	1.2499	22.409	28.010
CH4	0.7168	22.381	16.043
假設標準密度
依據：塞克斯頓泰爾，化學分析計算表

更多參考資料：

EX01 實際操作中 體積濃度 ppm or mg/Nm^3 換算成質量濃度 kg/h ?? ( 順向計算 )
https://hsiao-tw.blogspot.tw/2018/03/ppm-kgh.html


EX04：實際操作中質量濃度 kg/h 換算成體積濃度 ppm or mg/Nm^3?? ( 反向計算 )

https://hsiao-tw.blogspot.tw/2018/03/kgh-ppm.html

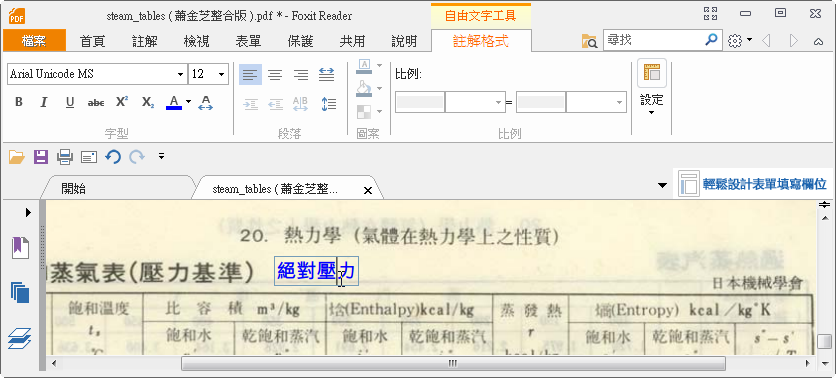

變更Foxit Reader 打字機文字大小

變更Foxit Reader 打字機文字大小

1.點選欲改字

2.雙擊字  成為編輯狀態( Menu 會新增一 [ 註解格式 ] 選單 )

3.框選字體反藍

4.選字體大小

5.點擊字體大小號碼!!字體大小就變更好了!!

( END )

PFD 工藝流程圖 與 PID 工藝管道及儀錶流程圖

PFD 工藝流程圖

  應表示完整的生產過程，包括主要工藝設備及其位元號和名稱（不需畫出通用設備）、主要工藝管道、操作條件、控制方案和物流資料、換熱設備熱負荷等。其中物流資料可以用物料平衡和熱量平衡表的形式列出。

PID 工藝管道及儀錶流程圖

  需表示如下內容：

a)  設備

  1)  全部編有位元號的設備（包括備用設備），設備位元號和名稱，必要時要表示其主要規格；

  2)  成套供應的機組製造廠的初步供貨範圍；

  3)  全部設備管口；

  4)  靜設備的內件應適當表示，如塔板形式、與進出口管道有關的塔板序號、折流板、除霧器、加熱或冷卻盤管等；

  5)  如有工藝要求時，應注明設備的安裝高度以及設備之間的相對高度；

  6)  泵、壓縮機、鼓風機等轉動設備的驅動型式。

b)  管道

  1)  與設備相連接的所有工藝和公用物料管道（包括開、停車及事故處理管道），並在管道上標有管道號（包括物流代號、管道編號、管徑、管道等級、絕熱要求等）和用箭頭表示出流體流動方向；

  2)  所有閥門及其類型（儀錶閥門除外）；

  3)  管道上管道等級變化時，要用分界線標明分界；

  4)  容易引起振動的兩相流管道上應注明“兩相流、易振動”；有特殊要求的重力流管道上應注明“重力流”；有坡向和液封要求的管道應表示出坡度要求和液封高度；如果不能有“袋形”的管道也應注明；

  5)  為開車或試運轉需要而設置的放空、放淨、吹掃及沖洗接頭；

  6)  蒸汽、熱水或其它類型的伴熱管、夾套管，及其絕熱要求；

  7)  所有管道附件，如補償器、撓性軟管、篩檢程式、視鏡、疏水器、限流孔板、盲板、可拆卸短管和其它非標準管件；

  8)  取樣點的編號、位置、形式和結構；

  9)  所有安全泄壓設施，如安全閥、爆破片、呼吸閥都應編號，並表示清楚設計要求；

  10) 異徑管需注明其形式及規格；對改、擴建裝置，應表示與已有設備或管道的連接點。

c)  儀錶

  1)  所有線上儀錶，包括測量、記錄、調節、分析儀錶等，所有儀錶均需編號；

  2)  所有調節閥；

  3)  聯鎖關係；

  4)  隨機儀錶應在PID上註明。

d)  PID注釋

  1)  設備佈置的特殊要求和催化劑、化學品和填料裝卸處的空間要求；

  2)  工藝、配管方面的特殊要求；

  3)  儀錶安裝、佈置方面的特殊要求；

  4)  其它需要注釋的內容。

e)  圖例、符號

  1)  各類識別字號、縮寫、代號的用途

  2)  設備、儀錶、管線及管件示意及其代號的編寫規則。

有關PID方面資料對岸資料編寫如下：

下表類似列表 詳細資料可上網查詢

空氣在各種溫度和相對濕度時的水蒸氣含量

空氣在各種溫度和相對濕度時的水蒸氣含量
資料來源：特種機械設備安全雙月刊 第24期
可由相對濕度與溫度求出
相對濕度：台灣各地年平均溫度與相對濕度
燃燒空氣中內含水(水蒸氣)計算式

金屬在不同溫度導熱係數 λ

GB 151
金屬在不同溫度導熱係數 λ
